Quartus Prime 使用 MegaWizard Plug-In Manager 创建 VHDL IP核变体，以 LPM_COUNTER 为例

Table of contents

查找 LPM_COUNTER

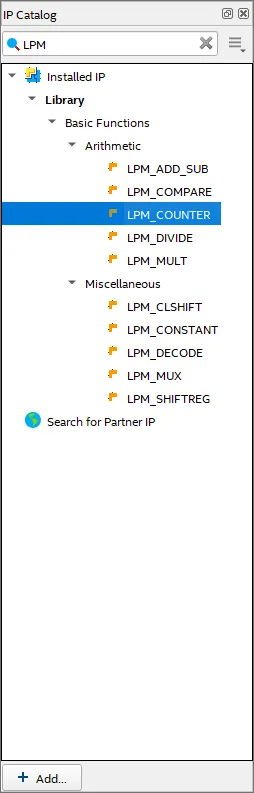

创建原理图后，在 IP Catalog 窗口搜索 LPM_COUNTER 。

选择创建的IP核变体类型

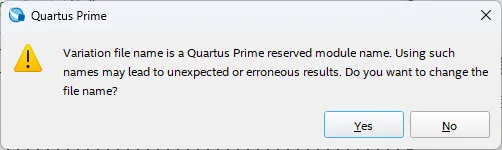

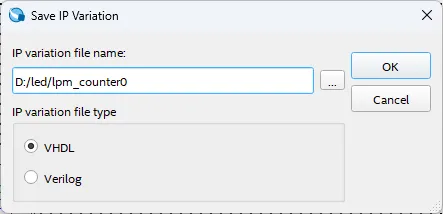

默认会保存在项目文件夹下，创建时注意要选择 VHDL。文件名不能使用 Quartus Prime 的IP核保留名。 若不小心使用了保留名，会弹出如下警告，请点击 No 并修改文件名。

修改IP核变体类型首选项

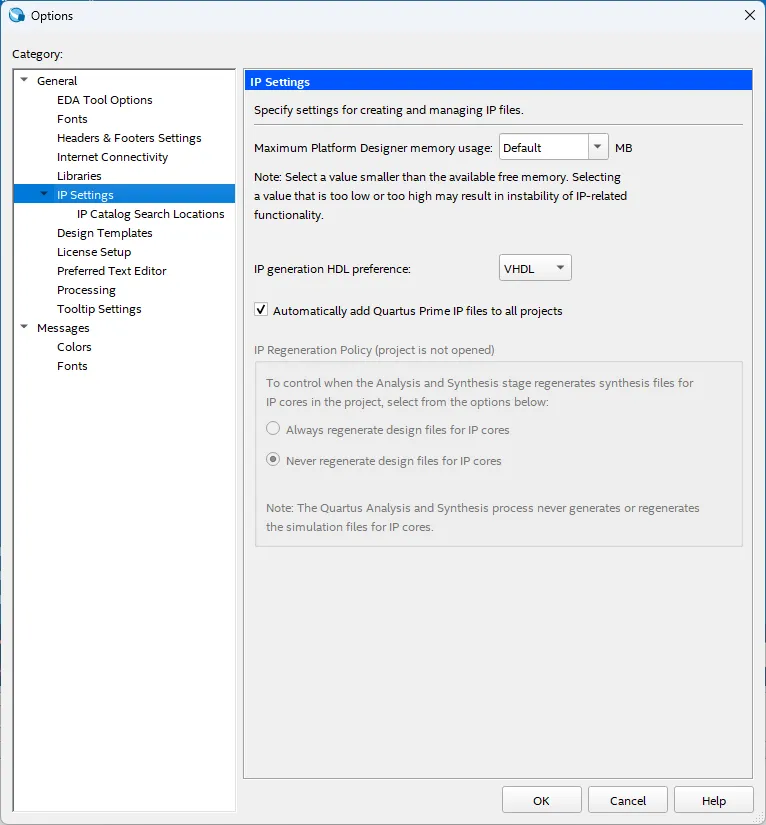

新安装的软件创建IP核变体首选项为 Verilog，如果需要将首选项改为 VHDL，请按照如下选项路径进行修改。

Tools -> Options -> IP Settings -> VHDL

进入 MegaWizard Plug-In Manager

这部分的参数有人写过，写的很清楚，我就不在这里赘述了，直接上链接 https://blog.csdn.net/qq_47422985/article/details/130573789

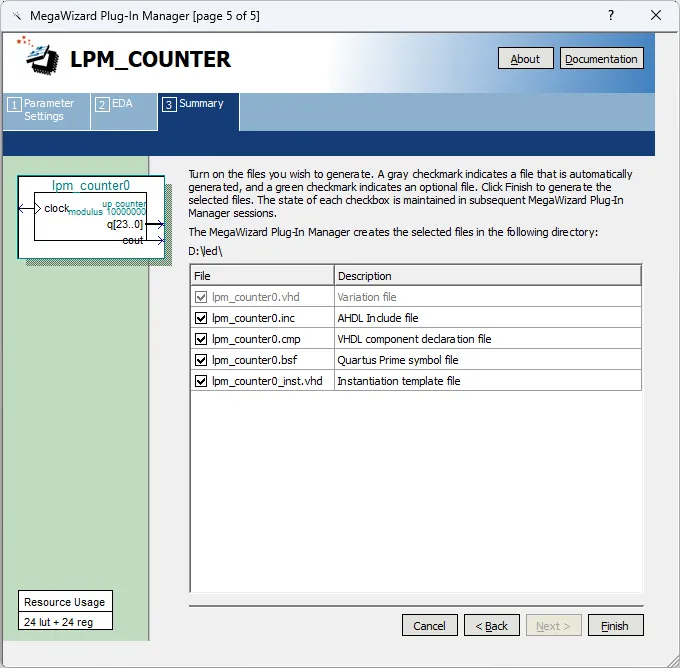

最后一步一定要注意，这里要全选！！！

导入创建的IP核变体

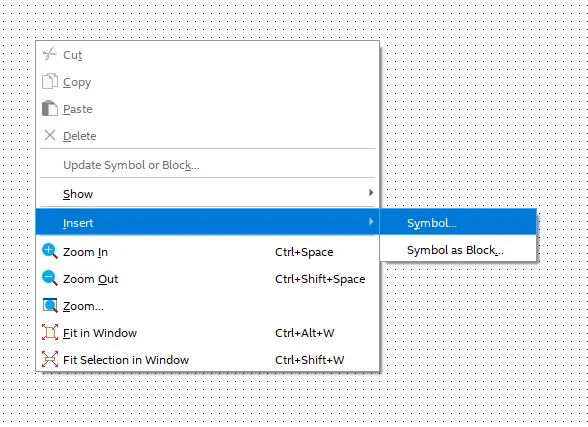

点击工具栏中的 Symbol Tool 图标 或在原理图中右键然后进行如下选择

Insert -> Symbol

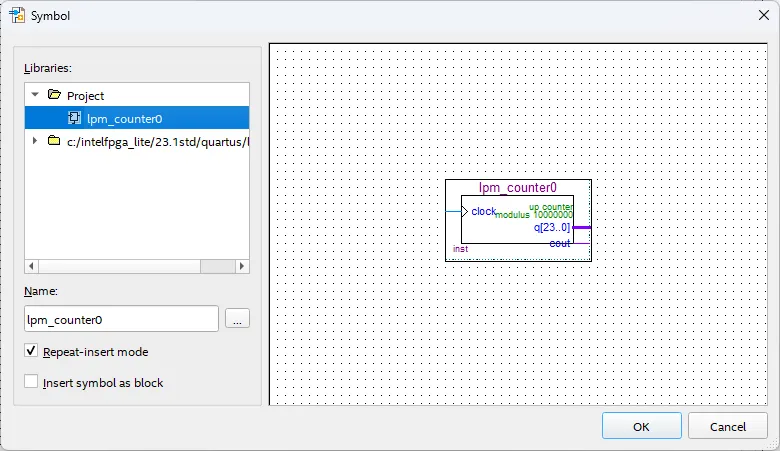

最后在 Symbol Tool 的 Project 文件夹中就可以看到刚才创建的IP核变体了。 参考链接 LPM Counter in Quartus FPGA学习笔记（九）——计数器IP核调用与验证
